Gali гидро- и пневмостартеры, поворотные механизмы двигателя

С 1 января 2015-го года компания DMLieferant получила эксклюзивные права на продажу и продвижение продукции компании Gali на территории России и стран СНГ.

• Пневматические стартеры
• Модели и основные технические данные
• Принадлежности для пневмостартеров
• Области применения
• Гидравлические стартеры
• Гидравлические установки
• Отсечные воздушные клапаны
• Пневмо- и гидростартеры, клапаны ATEX
• Поворотные механизмы двигателя и приводы
• Компрессоры
• Ресиверы

Испанская компания Gali Internacional, S.A. разрабатывает и производит широкий ряд различного оборудования, предназначенного для применения в нефтегазовой отрасли, судостроении, добывающей и химической промышленности, энергетике, а также других сферах народного хозяйства.

Важными продуктами компании являются пневматические и гидравлические стартеры, компрессоры, ресиверы, гидравлические установки, отсечные воздушные клапаны, фильтры.

Будучи основной и учреждающей компанией, Gali Internacional входит в состав Gali Grup, которая имеет свои производственные мощности и филиалы в таких странах, как Германия, Франция, Италия и Китай.

Крупные инвестиции в инфраструктуру, производство и технологии, систему менеджмента качества позволяют данной компании находиться в авангарде компаний с передовыми технологиями, а также активно продвигать свои продукты на международных рынках.

Пневматические стартеры

Пневматические стартеры Gali применяются для зажигания двигателей внутреннего сгорания и газовых турбин по истечении нескольких секунд, что приводит к повышению эффективности запуска двигателя. Особая конструкция воздушных стартеров обеспечивает надежный запуск двигателя, в том числе в сложных и неблагоприятных условиях.

Преимущества воздушных стартеров Gali:

• высокая мощность, крутящий момент и быстродействие;
• надежность, износостойкость и долгий срок эксплуатации;
• высокое качество составляющих изделие деталей;
• небольшой вес;
• низкий расход воздуха;
• возможность работы при давлении до 30-40 бар;
• конструктивно предусмотрено вращение изделия вправо и влево;
• ряд моделей не нуждаются в наружной смазке и обустройстве соответствующих смазывающих устройств;
• несложный монтаж и обслуживание;
• экологичность;
• устойчивы к воздействию влаги, морской воды, вибрации, повышенных температур.

Благодаря множеству достоинств пневмостартеров, они востребованы ведущими машиностроительными компаниями мира, среди которых: Toyota, General Motors, Dorman, Ford, Chrysler, DAF, Hyundai, Iveco и многие другие.

скачать каталог "Пневматические стартеры GALI"

скачать каталог "Пневматические стартеры GALI"



Модели и основные технические данные

Модель S38 Мощность (max): 50 кВт. Крутящий момент (max): 365 Нм. Обороты: 2600 об/мин. Давление (max): 30 бар. Вес: 21,5 кг. Мощность двигателя: 900…3800 кВт. Не требует наружной смазки.

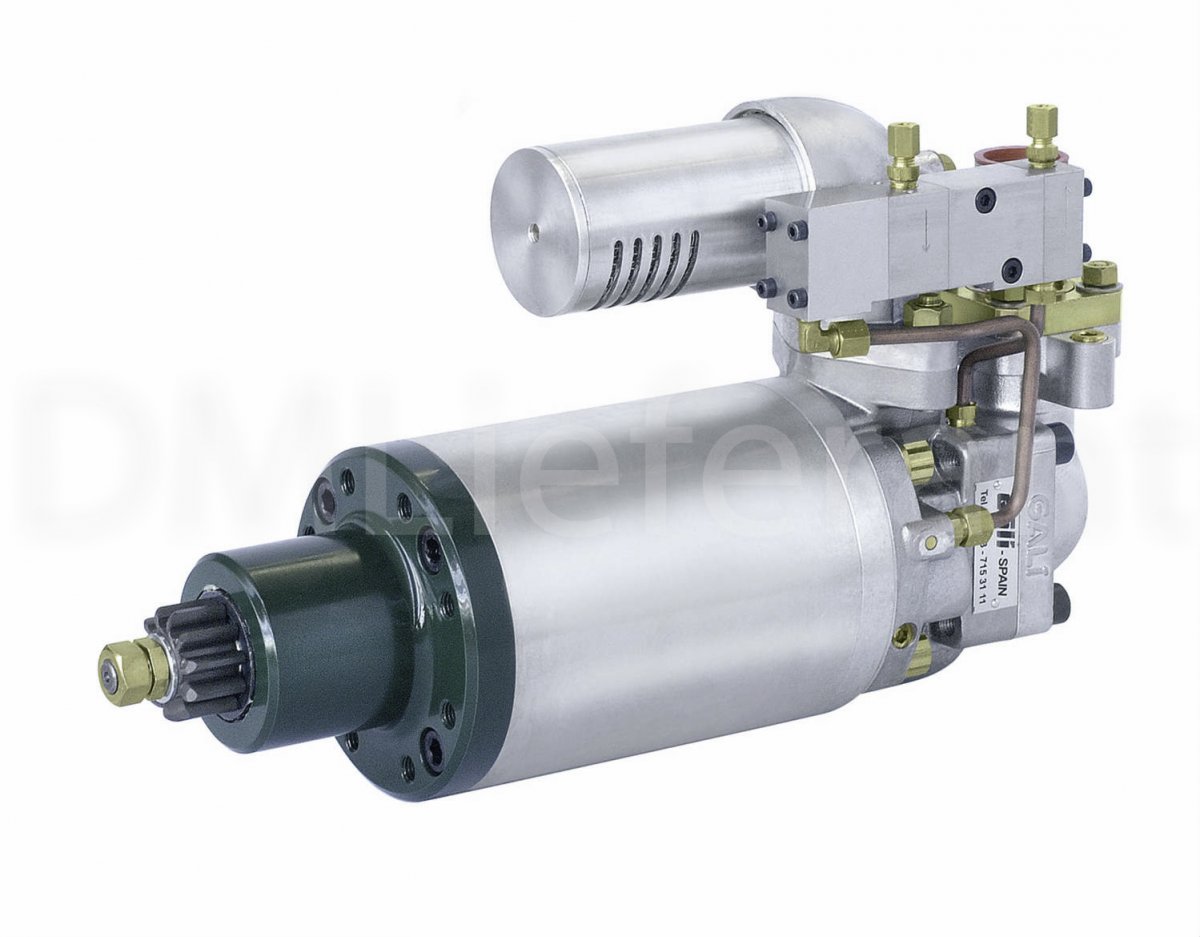

Модель А27 Мощность (max): 25 кВт. Крутящий момент (max): 133 Нм. Обороты: 3500 об/мин. Давление (max): 40 бар. Вес: 13 кг. Мощность двигателя: 220…1100 кВт. Не требует наружной смазки.

Модель S30 Мощность (max): 41,5 кВт. Крутящий момент (max): 305 Нм. Обороты: 2600 об/мин. Давление (max): 30 бар. Вес: 21 кг. Мощность двигателя: 750…3200 кВт. Не требует наружной смазки.



Модель А17 Мощность (max): 15 кВт. Крутящий момент (max): 66 Нм. Обороты: 4000 об/мин. Давление (max): 30 бар. Вес: 6,6 кг. Мощность двигателя: 10…300 кВт. Не требует наружной смазки.

Модель А47 Мощность (max): 66 кВт. Крутящий момент (max): 540 Нм. Обороты: 2300 об/мин. Давление (max): 30 бар. Вес: 26 кг. Мощность двигателя: 1100…4400 кВт. Не требует наружной смазки.

Модель A48 Мощность (max): 77 кВт. Крутящий момент (max): 640 Нм. Обороты: 2200 об/мин. Давление (max): 30 бар. Вес: 34 кг. Мощность двигателя: 3400…7000 кВт. Не требует наружной смазки.



Модель G300 Новый компактный стартер. Мощность (max): 46  кВт. Крутящий момент (max): 380 Нм. Обороты: 2500 об/мин. Давление (max): 40 бар. Вес: 21 кг. Мощность двигателя: 750…3200 кВт. Не требует наружной смазки.

Модель А15 Мощность (max): 15 кВт. Крутящий момент (max): 66 Нм. Обороты: 4000 об/мин. Давление (max): 30 бар. Вес: 6,6 кг. Мощность двигателя: до 300 кВт. Оснащается внешним смазочным устройством.

Модель A16 Компактный дизайн. Мощность (max): 15 кВт. Крутящий момент (max): 66 Нм. Обороты: 4000 об/мин. Давление (max): 30 бар. Вес: 6,6 кг. Мощность двигателя: до 300 кВт. Оснащается внешним смазочным устройством.



Модель A18 Компактный. Мощность (max): 15 кВт. Крутящий момент (max): 66 Нм. Обороты: 4000 об/мин. Давление (max): 30 бар. Вес: 6,6 кг. Мощность двигателя: до 300 кВт. Оснащается внешним смазочным устройством.

Модель А25 Мощность (max): 25 кВт. Крутящий момент (max): 133 Нм. Обороты: 3500 об/мин. Давление (max): 30 бар. Вес: 13 кг. Мощность двигателя: 220…1100 кВт. Оснащается внешним смазочным устройством.

Модель A45 Мощность (max): 66 кВт. Крутящий момент (max): 66 Нм. Обороты: 540 об/мин. Давление (max): 30 бар. Вес: 26 кг. Мощность двигателя: до 300 кВт. Оснащается внешним смазочным устройством.



Принадлежности для пневмостартеров

Ведущие шестерни Воздушные стартеры могут оснащаться шестернями с любым числом зубьев и углом зацепления.

Соединительные фланцы Служат для установки стартера на двигатель внутреннего сгорания.

Модель S30 Способствуют повышению надежности и работы устройств, продлевают срок службы.



Фильтры-сепараторы Используются для функций очистки воздуха. Отличаются малыми потерями давления.

Отсечные клапаны Применяются для закрытия воздухозаборника, установленного на двигателе, в автоматическом режиме.

Соленоидные клапаны Широкий выбор клапанов для обеспечения работы автоматической системы управлением пневмостартером.



Области применения

Двигатели, работающие на дизельном топливе и газе

Электростанции

Генераторные установки



Газовые турбины

Локомотивы

Морские платформы



Гидравлические стартеры

Гидравлические стартеры предназначены для запуска дизельных двигателей в экстремальных природных условиях: морские суда и морские платформы, объекты нефтегазовой отрасли и т.п. Обладают высокой надежностью, обусловленной работой замкнутой и независимой системы, состоящей из небольшого количества деталей. Гидравлическая система может быть приведена в действие при отсутствии внешних источников энергии. Герметичная конструкция предохраняет систему от попадания грязи и обеспечивает готовность к запуску двигателя в условиях длительного простоя и неблагоприятного воздействия внешней среды.

Гидростартеры легко устанавливаются на двигатель при помощи фронтального фланца, отличаются низкими эксплуатационными расходами.

скачать каталог "Гидравлические стартеры GALI"

скачать каталог "Гидравлические стартеры GALI"



Модель Н5 Типоразмер: 8,65 см³/об. Крутящий момент (max): 20 Нм. Рабочее давление (max): 207 бар. Обороты: 7000 об/мин. Вес: 4,5 кг. Рабочий объем двигателя: 0...5 дм³.

Модель Н10 Типоразмер: 21,95 см³/об. Крутящий момент (max): 61 Нм. Рабочее давление (max): 207 бар. Обороты: 7000 об/мин. Вес: 7 кг. Рабочий объем двигателя: 5...8 дм³.

Модель Н15 Типоразмер: 33,80 см³/об. Крутящий момент (max): 98 Нм. Рабочее давление (max): 207 бар. Обороты: 4500 об/мин. Вес: 14 кг. Рабочий объем двигателя: 8...18 дм³.



Модель Н20 Типоразмер: 57,26 см³/об. Крутящий момент (max): 163 Нм. Рабочее давление (max): 207 бар. Обороты: 4500 об/мин. Вес: 18 кг. Рабочий объем двигателя: 18...41 дм³.

Модель Н25 Типоразмер: 96,28 см³/об. Крутящий момент (max): 271 Нм. Рабочее давление (max): 207 бар. Обороты: 3000 об/мин. Вес: 23,5 кг. Рабочий объем двигателя: 41...74 дм³.

Модель Н30 Типоразмер: 131,88 см³/об. Крутящий момент (max): 365 Нм. Рабочее давление (max): 207 бар. Обороты: 3000 об/мин. Вес: 27 кг. Рабочий объем двигателя: 74...110 дм³.



Гидравлические установки

Обеспечение правильного пуска различных систем, применяемых, начиная от шельфовых проектов во взрывоопасных зонах до судовых генераторов, требует специальных знаний, опыта и квалификации. Компания готова предоставить полный комплекс услуг: монтажные чертежи, технические расчеты, подбор оборудования (аккумулятора, ресивера, стартера) с оптимальными характеристиками для любой установки.

Отсечные воздушные клапаны

Запорная арматура этого типа служит для закрытия воздухозаборника двигателя в автоматическом режиме, повышая тем самым безопасность в таких местах эксплуатации двигателей, как оффшорные нефтяные платформы, морские суда, нефтеперерабатывающие заводы, предприятия химической отрасли. При необходимости, компания имеет возможность изготовить клапаны в соответствии с требованиями директивы ATEX.

скачать каталог "Отсечные воздушные клапаны GALI"

скачать каталог "Отсечные воздушные клапаны GALI"



Модель 2″ Вес 2,5 кг. Габариты: 117х175х188 мм.

Модель 3″ Вес 2,3 кг. Габариты: 155х222х188 мм.

Модель 4″ Вес 6 кг. Габариты: 213х319х257 мм.



Модель 5″ Габариты: 272х370х200 мм.

Модель 7″ Габариты: 366х471 мм.

Модель 9,5″ Габариты: 491,5х491,5х300 мм.



Пневмо- и гидростартеры, клапаны ATEX

Пневмо- и гидростартеры Gali, а также клапаны производятся в соответствии с требованиями директивы ATEX 94/9/EC для установки на двигатели, эксплуатируемые во взрывоопасных зонах.

скачать каталог "Взрывозащищенные стартеры, клапаны ATEX GALI"

скачать каталог "Взрывозащищенные стартеры, клапаны ATEX GALI"



Пневматические стартеры в ATEX исполнении Модели: А17, А27, S30, G300, S38, А47, А48.

Гидравлические стартеры в ATEX исполнении Модели: Н5, Н10, Н15, Н20, Н25, Н30.

Отсечные воздушные клапаны в ATEX исполнении Модели: 2″, 3″, 4″, 5″, 7″ и 9,5 ″.



Поворотные механизмы двигателя и приводы

Поворотный механизм двигателя разработан для медленного вращения коленчатого вала двигателя (влево и вправо) и его фиксирования в любой требуемой позиции. Используется на морских судах, производителями двигателей на завершающих этапах сборки, при выполнении ремонтных работ и выравнивании.

Валоповоротный механизм максимально точно и безопасно осуществляет необходимое вращение и фиксацию. Он может устанавливаться временно и на постоянной основе. Привод с червячной передачей обеспечивает большое передаточное число (39:1) и 62:1) и высокий крутящий момент. Приводится в действие при помощи пневматического или электрического привода, а в отдельных случаях и вручную.

скачать каталог "Валоповоротные механизмы 500-300Nm GALI"

скачать каталог "Валоповоротные механизмы 500-300Nm GALI"



скачать каталог "Валоповоротные механизмы 800 GALI"

скачать каталог "Валоповоротные механизмы 800 GALI"



Модель 300 Выходной момент: 0…300 Нм. Передаточное число: i = 39. Постоянный момент привода: 8 Нм. Обороты ведущей шестерни (max): 12,3 об/мин. Мощность двигателя привода: 1,1 кВт. Давление системы (max): 40 бар. Общий вес: 17,5 кг.

Модель 500 Выходной момент: 0…500 Нм. Передаточное число: i = 40. Постоянный момент привода: 25 Нм. Обороты ведущей шестерни (max): 10 об/мин. Мощность двигателя привода: 1,8 кВт. Давление системы (max): 40 бар. Общий вес: 17,5 кг.

Модель 800 Выходной момент: 0…800 Нм. Передаточное число: i = 62. Постоянный момент привода: 26 Нм. Обороты ведущей шестерни (max): 7,5 об/мин. Мощность двигателя привода: 2,5 кВт. Давление системы (max): 40 бар. Общий вес: 39 кг.



Электрический привод Напряжение: 230 В ± 10%. Частота: 40…60 Гц. Ток: 5…16 А. Мощность: 1,1…2,5 кВт. Класс защиты: IP20.

Пневматический привод Расход воздуха: 0,7 м³/мин. Момент (max): 19 Нм. Обороты: 200 об/мин. Давление (max): 6 бар.



Компрессоры

Компрессоры (30/40 бар) изготавливаются из чугуна, что обеспечивает оптимальный теплообмен и отличные механические свойства. Система охлаждения – воздушная. Каждая единица оборудования имеет водяной/масляный сепаратор и обратный клапан. По согласованию компрессоры оснащаются электрическими или дизельными двигателями. Среди традиционных потребителей оборудования компании: морские суда, электростанции, медицинские центры, супермаркеты.

скачать каталог "Компрессоры GALI"

скачать каталог "Компрессоры GALI"



CGB90S Рабочее давление (max): 30 бар. Скорость вращения (max): 780 об/мин. Производительность (max): 9,25 м³/час. Мощность (max): 3 кВт.

CGB100S Рабочее давление (max): 30 бар. Скорость вращения (max): 700 об/мин. Производительность (max): 10,5 м³/час. Мощность (max): 3 кВт.

CGB260S Рабочее давление (max): 30 бар. Скорость вращения (max): 830 об/мин. Производительность (max): 20,5 м³/час. Мощность (max): 4 кВт.



CGB650S Рабочее давление (max): 30 бар. Скорость вращения (max): 900 об/мин. Производительность (max): 57 м³/час. Мощность (max): 9 кВт.

CGB750S Рабочее давление (max): 30 бар. Скорость вращения (max): 900 об/мин. Производительность (max): 84 м³/час. Мощность (max): 15 кВт.



Ресиверы

Линейка вертикальных ресиверов представлена широким спектром моделей объемом 100, 150, 200, 300, 500 и 1000 литров. Имеются ресиверы, как с одинарными, так и сдвоенными резервуарами. Максимальное рабочее давление 30 бар.

Официальный сайт компании Gali: wwww.galigrup.com.
