Работа магнитного уровнемера K-TEK КМ26

Компания K-TEK была основана в 1975-ом году. Мощности компании располагаются в Лос-Анджелес, США. На сегодняшний день K-TEK является частью компании ABB.

K-TEK – ведущий производитель самых современных контрольно-измерительных приборов для жидких и сыпучих веществ, используемых чаще всего в таких областях, как добыча нефти и газа и химическая промышленность. K-TEK фокусируется на измерении уровня, что дает возможность уделить максимум внимания качеству и функциональности предлагаемых решений.

Оборудование K-TEK разрабатывается специально для тяжелых промышленных применений с экстремальными температурами и высокими значениями давления.



Магнитные уровнемеры КМ26



Магнитные уровнемеры КМ26

На сегодняшний день эксплуатируются уже сотни тысяч магнитных уровнемеров КМ26. Такую большую популярность данный уровнемер ABB K-TEK завоевал благодаря продуманной конструкции с уникальным поплавком для уровнемера. Инженерное решение K-TEK обеспечивает высокую точность измерения уровня жидких сред, в том числе кипящих продуктов с изменяющейся плотностью.

Поплавки разработаны специально для конкретных применений, и имеют следующие особенности:

  • Минимальная избыточная плавучесть 75 грамм
  • Магнитное кольцо размещено точно на уровне жидкости
  • Индицируемый уровень соответствует истинному уровню жидкости
  • Полностью герметичны, отверстия отсутствуют, что устраняет возможность засорений
  • Магнитное кольцо на 360° (справа на рисунке ниже)
  • Покрытия Halar, Tefzel, TEFLON®-S (слева на рисунке ниже)

Поплавки для уровнемера КМ26

Магнитные уровнемеры КМ26 широко применяются для определения уровня нефти, нефтепродуктов, границы раздела нефть-вода в нефтегазовой, нефтеперерабатывающей, нефтехимической отраслях. Также они используются для измерения уровня воды, кислот, растворителей и прочих жидкостей в химической, энергетической и многих других отраслях промышленности.



KM26 зарекомендовал себя как безопасный, надежный, не требующий технического обслуживания прибор для определения общего уровня и/или границы раздела фаз в токсичных, агрессивных, высоконапорных и высокотемпературных процессах.

ABB предлагает стандартный магнитный уровнемер KM26 с камерой практически из любого немагнитного материала, полученными выдавливанием соединениями, индивидуально спроектированным поплавком для уровнемера и всем необходимым дополнительным оборудованием, изготовленным из нержавеющей стали 316.

KM26 является единственным в отрасли уровнемером, который может быть сертификацирован согласно PED, ASME (U, UM или S), ATEX; IP68 для герметичного индикатора.

Преимущества:

  • Отличная читаемость показаний. Отсутствует контакт рабочей жидкости со стеклом.
  • Сварочные работы выполняются сертифицированными сварщиками, на собственном производстве компании.
  • Поплавки для уровнемеров имеют минимальную выталкивающую силу.
  • Преобразователи и сигнализаторы для КМ26 могут устанавливаться, регулироваться и обслуживаться без прерывания процесса.
  • Безопасность в агрессивных, легковоспламеняющихся, токсичных, высокотемпературных и высоконапорных применениях.
  • Прочная конструкция – техническое обслуживание небольшого объема или полное отсутствие обслуживания.



Принцип действия и конструкция КМ26

Герметичный поплавок (6) с внутренним магнитным кольцом размещен в немагнитной поплавковой камере (2). Поплавок перемещается вверх и вниз в камере, когда уровень в резервуаре (1), к которому он прикреплен, поднимается или падает. Магнитное поле поплавка уровнемера (5) взаимодействует с помещенным внутри трубки для уровнемера (7) индикатором челночного или флажкового типа (4) и магнитострикционным преобразователем (не показан).

Конструкция магнитного уровнемера КМ26

  1. Уровень жидкости
  2. Камера (с жидкостью)
  3. Трубка для уровнемера (не содержит жидкости)
  4. Индикатор
  5. Магнитная связь
  6. Поплавок для уровнемера
  7. Герметичная стеклянная трубка для уровнемера
  8. Градуированная шкала



Сигнализаторы для КМ26

КМ26 может оснащаться сигнализаторами уровня. Сигнализаторы для КМ26 размещаются снаружи выносной камеры и срабатывают под воздействием магнитного поля поплавка (при его приближении).

Контакт сигнализатора со средой полностью исключен. Точки срабатывания (уставки) легко регулируется без внесения каких-либо изменений в трубопровод. В результате, сигнализаторы для КМ26 обеспечивают надежный и простой способ поддержания уровня жидкости в системе.

MS30 сигнализатор для КМ26MS30 Однопозиционный магнитоуправляемый выключатель с двумя перекидными контактами.

K-TEK MS40 сигнализатор для КМ26MS40 Двухпозиционный электрический магнитоуправляемый переключатель с двумя перекидными контактами.

K-TEK MS41 сигнализатор для КМ26MS41 Двухпозиционный электрический магнитоуправляемый переключатель с двумя контактами.



LMS100 сигнализатор для КМ26LMS100 Однопозиционный выключатель с двумя контактами. Сертификация FM, ATEX/IEC, FMC.

PS35/45 сигнализаторы для КМ26PS35/45 Пневматические сигнализаторы предельного уровня. ATEX сертифицированы.





Магнитострикционные преобразователи

Магнитострикционные преобразователи K-TEK представляют собой высокоточные устройства, предназначенные для использования с магнитными уровнемерами KM26 или любым другим магнитным датчиком уровня. Они обеспечивает непрерывную индикацию уровня и передачу аналогового и/или цифрового сигнала для мониторинга или управления.

Принцип действия этих преобразователь основан на магнитострикционном эффекте. Уникальная магнитострикционная конструкция позволяет повысить чувствительность измерения, которая более чем в 100 раз выше, нежели у обычных бесконтактных преобразователей.

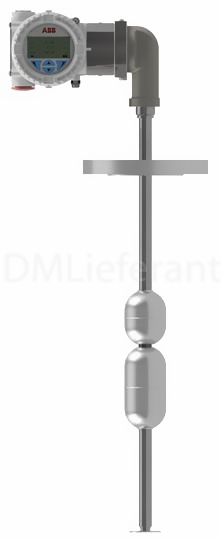

Магнитострикционные преобразователи LMT100LMT100 Модульные, монтируемые на месте проведения измерений, преобразователи.

Магнитострикционные преобразователи LMT200LMT200 Современные модульные микропроцессорные устройства K-TEK.

Магнитострикционные преобразователи AT100AT100 Современные модульные микропроцессорные устройства K-TEK.



Магнитострикционные преобразователи AT200AT200 Магнитострикционные преобразователи для уровнемеров KM26.

Магнитострикционные преобразователи AT500AT500 Компактные магнитострикционные преобразователи.

Магнитострикционные преобразователи AT600AT600 Компактные магнитострикционные преобразователи.





Другие устройства для измерения уровня ABB K-TEK

Поплавковый сигнализатор MS10Поплавковый сигнализатор MS10 Поплавковый сигнализатор MS10 представляет собой горизонтально монтируемый сигнализатор уровня, который оказывает минимальное влияние на изменения удельной массы технологической жидкости. Поплавковый сигнализатор MS10 – однополюсный двухпозиционный электрический выключатель, не требующий обслуживания.

Радарные волноводные уровнемеры MTРадарные волноводные уровнемеры MT Радарные волноводные уровнемеры MT являются единственными уровнемерами в мире, сертифицированные согласно IEC 61508 для работы в средах SIL2 и SIL3. Радарные волноводные уровнемеры оснащены функцией самоконтроля – проверки наличия ошибок, которые могут привести к сбоям устройства или ложным показаниям.

Лазерные уровнемерыЛазерные уровнемеры Лазерные уровнемеры и 3D лазерные сканеры ABB K-TEK разработаны для определения уровня жидкостей и сыпучих твердых веществ. Семейство бесконтактных лазерных сканеров и лазерных уровнемеров LLT100, LM80, LM200 и VM3D обеспечивает решения для точного измерения и контроля уровня, а также определения объема.



Емкостные уровнемеры и сигнализаторыЕмкостные уровнемеры и сигнализаторы Емкостные уровнемеры и сигнализаторы имеют одноступенчатую внешнюю калибровку, нечувствительны к наслоению материала. Предлагается широкий выбор зондов, даже для самых сложных применений. В конструкции емкостных уровнемеров и сигнализаторов отсутствуют движущиеся части.

Ультразвуковые уровнемерыУльтразвуковые уровнемеры Благодаря технологии GAP в ультразвуковых уровнемерах снижается мощность для наиболее точного считывания с углом луча 3°, а затем повышается до достаточного значения для прохода через самые пыльные среды. Данная технология в ультразвуковых уровнемерах обеспечивает стабильных показаний в сложнейших условиях.



Узнать больше о продукции K-TEK вы можете перейдя по ссылке: http://new.abb.com/products/measurement-products/level.
