Itron счетчики газа

• Турбинный счетчик Itron MZ
• Ротационный счетчик Itron Delta
• Технические характеристики ротационных счетчиков газа Delta
• Высокоскоростные турбинные счетчики газа TZ/FLUXI
• Электронный корректор объема газа Corus
• Управляемые и пружинные регуляторы газа
• Предохранительные клапаны

Itron (Айтрон) – это относительно молодая, но быстроразвивающаяся американская компания. Свою историю она начала в 1977-ом году, когда небольшая группа инженеров объединилась, чтобы разрабатывать более точные счетчики воды в городе Хаусер (штат Айдахо). Уже через 7 лет они стали экспортировать свою продукцию и завоевывать азиатские рынки, а также открыли предприятия во Франции и в Великобритании. В 2009-ом году компания соединяется с европейской группой предприятий Actaris (Актарис), что способствует укреплению ее позиций на мировом рынке. В 2010-ом году Айтрон получила награду от правительства США за вклад в развитие национальной экономики и продвижение «чистой» энергетики. Миссией компании является не только создание точной аппаратуры, позволяющей строго контролировать расход ресурсов, но и разработка и внедрение философии, направленной на их экономию, а также переход от невозобновляемых источников энергии к возобновляемым.

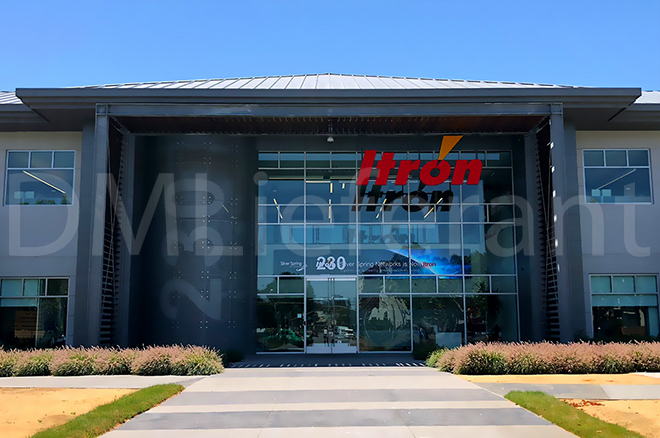

Сегодня компания Itron, штаб-квартира которой находится в Либерти-Лейк (штат Вашингтон, США), поставляет свою продукцию в более сотни стран. Айтрон принадлежит 29 заводов и ряд научно-исследовательских лабораторий, где постоянно совершенствуется метрологическое оборудование. На предприятиях работают около 6000 сотрудников, а годовой доход превышает 900 миллионов евро.

Основные направления работы Айтрон – это создание:

• smart-приборов для учета, регуляции и оптимизации расхода воды, тепловой и электроэнергии;
• различного газового оборудования (счетчики, регуляторы давления, предохранительные клапаны, фильтры);
• программ Smart City для муниципалитетов.

Все предприятия, работающие в составе Айтрон, прошли сертификацию согласно требованиям ISO 9001:2000.

Турбинный счетчик Itron MZ

Турбинный счетчик Itron MZ спроектирован для определения расхода неагрессивных газов (а при использовании корректора объема Corus может использоваться и для работы с агрессивными). Подходит для эксплуатации при низком, среднем и высоком давлении (в диапазоне до 40 бар). Может функционировать в тяжелых условиях: при температурах от -30 до +60 °C (в стандартной комплектации), совместно с электронным корректором объема газа Corus – от -25 до +55 °C).

Измеряемый объем расхода до 2500 м³/ч. Погрешность – не более 1,5%. Является высокоточным, недорогим прибором.

Ротационный счетчик Itron Delta

Ротационный счетчик Itron Delta создан для подсчета низкого и/или неравномерного расхода газа.

В основе работы газового счетчика Delta лежит объемный принцип действия, благодаря которому прибор не требует прямых участков трубы до и после места своей установки. Это позволяет сделать узел учета более компактным.

Наличие стробоскопического диска предоставляет возможность автоматически снимать показания во время проведения периодической поверки газового счетчика Delta.

Счетчик газа Delta выдерживает давление до 100 бар, в зависимости от материала корпуса (бывает алюминиевым, стальным и чугунным), может работать при температурах от -30 до +60 °C (при работе с Corus – от -25 до +55 °C).

Технические характеристики ротационных счетчиков газа Delta

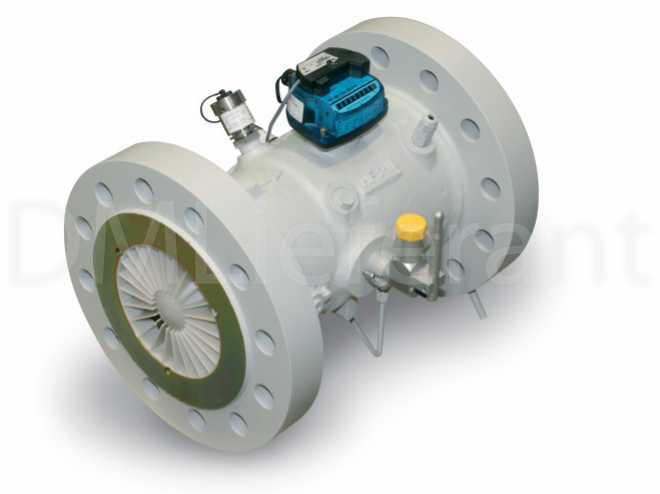

Высокоскоростные турбинные счетчики газа TZ/ FLUXI

Счетчики TZ/FLUXI относятся к высокоскоростным турбинным счетчикам Itron.

В зависимости от материала, из которого изготовлен корпус (стальной или чугунный) и типа корпуса (литой или сварной), счетчики TZ/FLUXI могут выдерживать давление до 100 бар. Их можно устанавливать как в вертикальном, так и в горизонтальном положении. Функционируют в диапазоне температур от -25 до +55 °C при эксплуатации вместе с корректором давления Corus, и от -30 до +60 °C – без него.

Преимущества турбинных счетчиков газа TZ/FLUXI

• Даже при работе в условиях сильных изменений давления газа, требуют минимальной длины прямого участка.
• Сертификация: Росстандарт, ТР ТС, MID.
• Сокращение потерь давления.
• Превосходные показатели при эксплуатации на высоком давлении

Электронный корректор объема газа Corus

Электронный корректор объема газа Corus используется для пересчета объема газа, измеренного счетчиком, к стандартным условиям. Прибор учитывает температуру и давление, вычисляет коэффициенты коррекции и сжимаемости, ведет обширную базу данных. Количество регистрируемых параметров настраивается в зависимости от конкретных условий. Аппарат устанавливается на счетчик без снятия пломб с последнего. Максимальная погрешность не превышает 0,5%. Выдерживает давление до 80 бар, температуру – от -25 до +55 °C, может работать как от батареи (до 5 лет), так и от внешнего источника питания.

Corus ведет 6 типов архивов:

• часовой (за последние 1440 часов);
• суточный (124 суток);
• месячный (24 месяца);
• интервальный период (от 1 до 60 минут, от 3100 до 5900 записей);
• событийный (последние 800 событий); • журнал изменений параметров (последние 200 изменений).

Прибор может сигнализировать об аварийных ситуациях, таких как: минимум и максимум температуры или давления, нарушение защиты или электропитания, превышение сигнальных пороговых значений и др.

Управляемые и пружинные регуляторы газа

RB 1700 / RB 1800 Обходная система (байпас) облегчает повторный запуск отсечного клапана. Обладают высокой точностью регулирования потока, долговечны, простоты в обслуживании. Соответствуют требованиям EN 334.

RB 2000 Оборудован фильтром (степень фильтрации 0,5 мм). Перезапускаемый вручную отсечной клапан отключает поток газа, когда давление на выходе превышает или падает ниже установленных значений.

RB 3200 Также к преимуществам RB 3200 можно отнести следующие характеристики: прочная конструкция; небольшие размеры; высокое быстродействие; встроенные отсечной и предохранительный клапаны; входной сетчатый фильтр.



RB 4000 Встроенный демпфер пульсаций позволяет стабильно регулировать давление даже при очень низких расходах. Дополнительный предохранительный клапан обеспечивает защиту от повышенного или пониженного давления. Надежное, точное и долговечное устройство, одобрено крупными европейскими газораспределительными компаниями.

RB 4600 RB 4600 оснащается контрольным регулятором и устройством аварийного отключения, встроенным в один компактный блок. Управление обеспечивает быстрое и точное реагирование на изменение расхода. Контрольная система особенно быстро реагирует и срабатывает в случаях, когда активный регулятор не может контролировать давление на выходе.

RB 4700 Малошумный управляемый регулятор Itron с дополнительным встроенным устройством безопасного отключения и индикатором перемещения. Контур управления защищен отдельным фильтром. Особая конструкция предоставляет возможность точного управления при высоком входном давлении. Одобрен крупными европейскими газораспределительными компаниями



RR 16 Пружинный регулятор прямого действия с устройством защитного отключения. Основные преимущества: встроенное сопротивление; мембрана картриджного типа и узел клапана для простоты обслуживания; широкий выбор сменных насадок; одобрен немецкой компанией DVGW.

133 и 233 Пружинные регуляторы Itron 133 и фланцевые версии 233 имеют встроенный фильтр со степенью очистки до 0,5 мм. Просты в обслуживании, устройство можно снимать без отсоединения его корпуса от трубопровода. Комплектуются большим набором сменных насадок.

VR 75 Универсальный пружинный регулятор прямого действия, идеально подходящий для использования в многоступенчатых установках понижения давления. Может применяться для всех неагрессивных газов. Прост в обслуживании. Соответствует требованиям EN 334.



Технические характеристики регуляторов Itron

RB 1700 / 1800

брошюра (англ.)

itron-rb-1700-1800.pdf



RB 2000

брошюра (англ.)

itron-rb-2000.pdf



RB 3200

брошюра (англ.)

itron-rb-3200.pdf



RB 4000

брошюра (англ.)

itron-rb-4000.pdf



RB 4600

брошюра (англ.)

itron-rb-4600.pdf



RB 4700

брошюра (англ.)

itron-rb-4700.pdf



RR 16

брошюра (англ.)

itron-rr16.pdf



VR 75

брошюра (англ.)

itron-vr75.pdf



Предохранительные клапаны

Предохранительные клапаны устанавливаются после регуляторов давления для сброса ограниченных объемов газа. Используются там, где приемлемы выбросы в атмосферу. Предоставляют экономически эффективное решение для предотвращения срабатывания предохранительных отсечных клапанов.

SRV 801 / 811 Предупреждают срабатывания отсечных клапанов в случае теплового расширения, скачков переходного давления и утечек из регуляторов. Наилучшим образом подходят для низкого давления за счет повышенной чувствительности, обеспечиваемой большой площадью мембраны.

SRV 803 Применяется для предотвращения срабатывания отсечных клапанов в случае утечек из регуляторов. Этот клапан идеально подходит для средних значений давления, предлагает широкий диапазон настройки и высокую производительность.



SRV 801 и 811

брошюра (англ.)

itron-srv-801-811.pdf



SRV 803

брошюра (англ.)

itron-srv-803.pdf



Официальный сайт производителя: www.itron.com.
